CÁC TIÊU CHUẨN TRONG BẢO ÔN CÁCH NHIỆT ĐƯỜNG ỐNG CÔNG NGHIỆP

Trong các công trình công nghiệp như nhà máy, tòa nhà thương mại, bệnh viện… bảo ôn cách nhiệt đường ống là yếu tố quan trọng đảm bảo hiệu quả vận hành, tiết kiệm năng lượng và tăng tuổi thọ thiết bị. Bài viết sau sẽ tổng hợp chi tiết các tiêu chuẩn, vật liệu và quy cách thường dùng trong bảo ôn cách nhiệt đường ống cho hệ lạnh (Chiller, HVAC), hệ nóng (lò hơi/boiler), cũng như hệ ống đi ngầm cho các công trình quan trọng. Đồng thời, Smatek tự hào là đơn vị chuyên thi công bảo ôn chuyên nghiệp, đáp ứng mọi yêu cầu khắt khe của khách hàng.

1. Bảng Qui Đổi Ống Từ DN – Inch – Phi (mm)

Trong kỹ thuật đường ống, việc xác định đúng kích thước ống theo các chuẩn DN (Danh định), Inch và Phi (mm) là rất quan trọng cho việc chọn vật liệu bảo ôn. Dưới đây là bảng qui đổi cơ bản:

Lưu ý: Có thể có sự chênh lệch nhỏ tùy tiêu chuẩn sản xuất của từng nhà sản xuất.

2. Tiêu Chuẩn Bảo Ôn Đường Ống Hệ Lạnh (Chiller, HVAC)

a. Đối Với Ống Lạnh Âm (Nhiệt độ < 0°C)

• Vật liệu nên dùng:

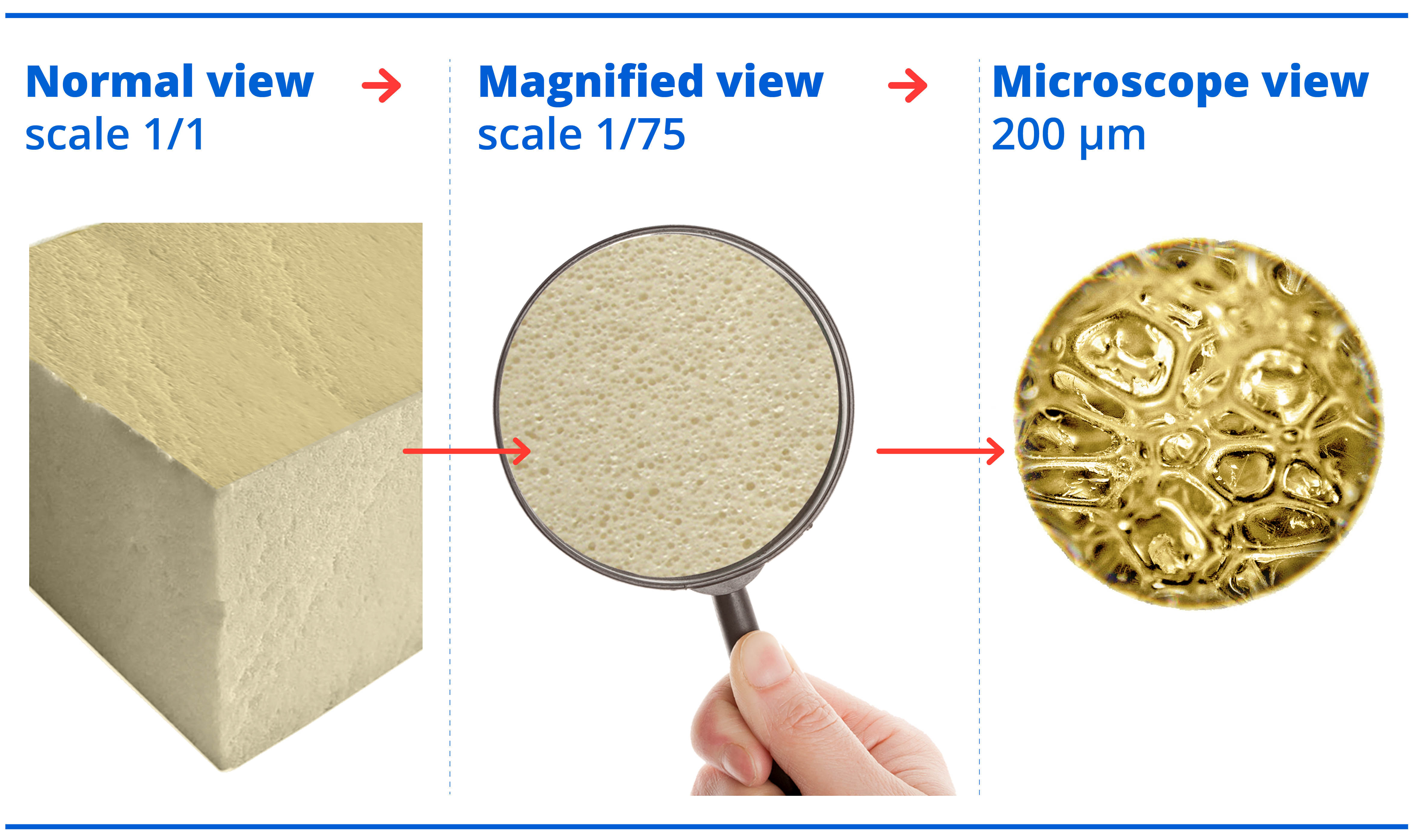

  • PU Foam (Polyurethane Foam): Được sử dụng phổ biến nhờ khả năng cách nhiệt tốt, hệ số dẫn nhiệt thấp (~0.018-0.022 W/m.K).
  • Rockwool: Chỉ nên dùng cho những hệ ống ngoài trời hoặc vị trí không đòi hỏi chống ngưng tụ cao, vì Rockwool dễ hút ẩm.
• Độ dày tiêu chuẩn PU Foam:
  • Ống < DN50: 30-40 mm
  • Ống DN50–DN100: 40-50 mm
  • Ống > DN100: 50-65 mm
    (Tiêu chuẩn có thể điều chỉnh theo yêu cầu nhiệt độ, vị trí lắp đặt.)

• Áo ngoài nên dùng gì?
  • Trong nhà: Nhôm, tôn hoa hoặc inox.
  • Ngoài trời hoặc khu vực dễ ăn mòn: Nên dùng inox hoặc tôn mạ kẽm phủ sơn tĩnh điện để tăng tuổi thọ và chống thấm nước. Tôn hoa (tôn vân sóng) cũng thường dùng cho mục đích thẩm mỹ và gia cường.

b. Đối Với Ống Lạnh Dương (Nhiệt độ > 0°C, thường từ 5-15°C)

• Vật liệu nên dùng:
  • PU Foam hoặc Rockwool đều phù hợp. Tuy nhiên PU Foam vẫn ưu tiên hơn nếu yêu cầu chống ngưng tụ cao hoặc khu vực có độ ẩm lớn.
  • Rockwool: Phải kết hợp thêm lớp bọc chống ẩm như bạc nhôm hoặc giấy kraft.
• Độ dày tiêu chuẩn PU Foam:
  • Ống < DN50: 20-30 mm
  • Ống DN50–DN100: 30-40 mm
  • Ống > DN100: 40-50 mm
• Áo ngoài:
  • Nhôm hoặc tôn hoa là phổ biến nhất, với khu vực ngoài trời nên dùng tôn mạ kẽm hoặc inox để tăng độ bền và tránh ăn mòn.

3. Tiêu Chuẩn Bảo Ôn Hệ Thống Ống Nóng Lò Hơi (Boiler)

• Vật liệu cách nhiệt:
  • Bông khoáng Rockwool: Ưu việt nhờ chịu nhiệt cao (lên tới 650°C), không cháy, không tan chảy.
  • Bông thủy tinh Glasswool: Dùng cho nhiệt độ thấp hơn (tối đa khoảng 250°C), nhẹ, giá thành rẻ hơn.

• Độ dày bảo ôn:
  • Nhiệt độ 100–200°C: 40-50 mm
  • Nhiệt độ 200–350°C: 50-75 mm
  • Nhiệt độ trên 350°C: 75-100 mm
    (Chọn độ dày theo tiêu chuẩn TCVN 8655:2011 hoặc theo chỉ định thiết kế.)
• Áo ngoài:
  • Tôn mạ kẽm, tôn hoa hoặc inox.
  • Đối với khu vực ngoài trời, hoặc môi trường ăn mòn cao, ưu tiên dùng inox để đảm bảo độ bền lâu dài.
• Phân tích chi tiết:

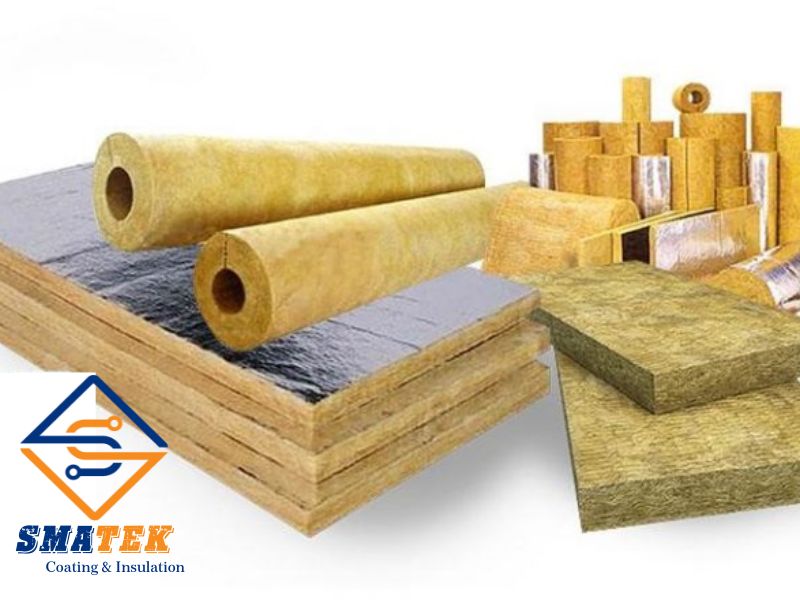

  • Rockwool thường được sản xuất dạng cuộn, ống hoặc tấm, dễ dàng lắp đặt và uốn theo hình dạng ống.

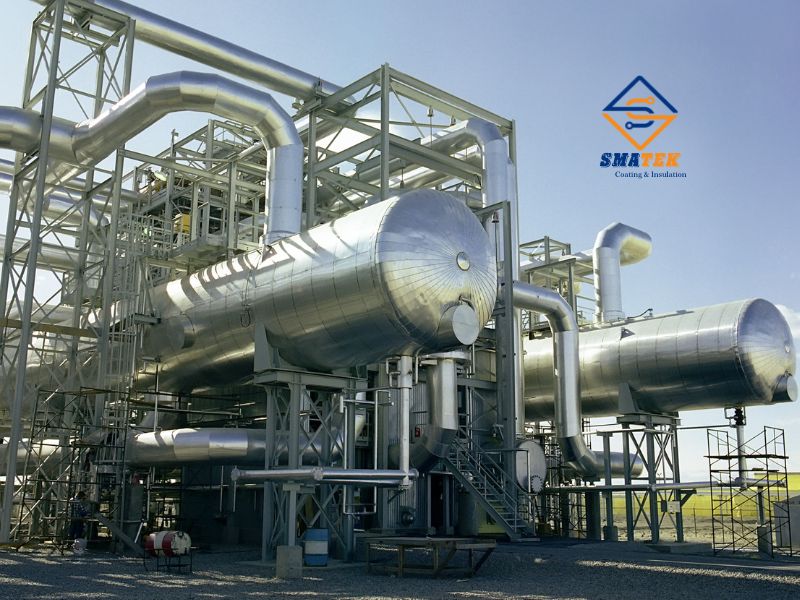

  • Kết cấu nhiều lớp: Vật liệu bảo ôn bọc sát ống, ngoài cùng là lớp áo kim loại giúp tăng cường bảo vệ, chống nước, chống va đập.

4. Tiêu Chuẩn Bảo Ôn Ống Đi Ngầm Cho Các Công Trình Quan Trọng

• Vật liệu nên dùng:

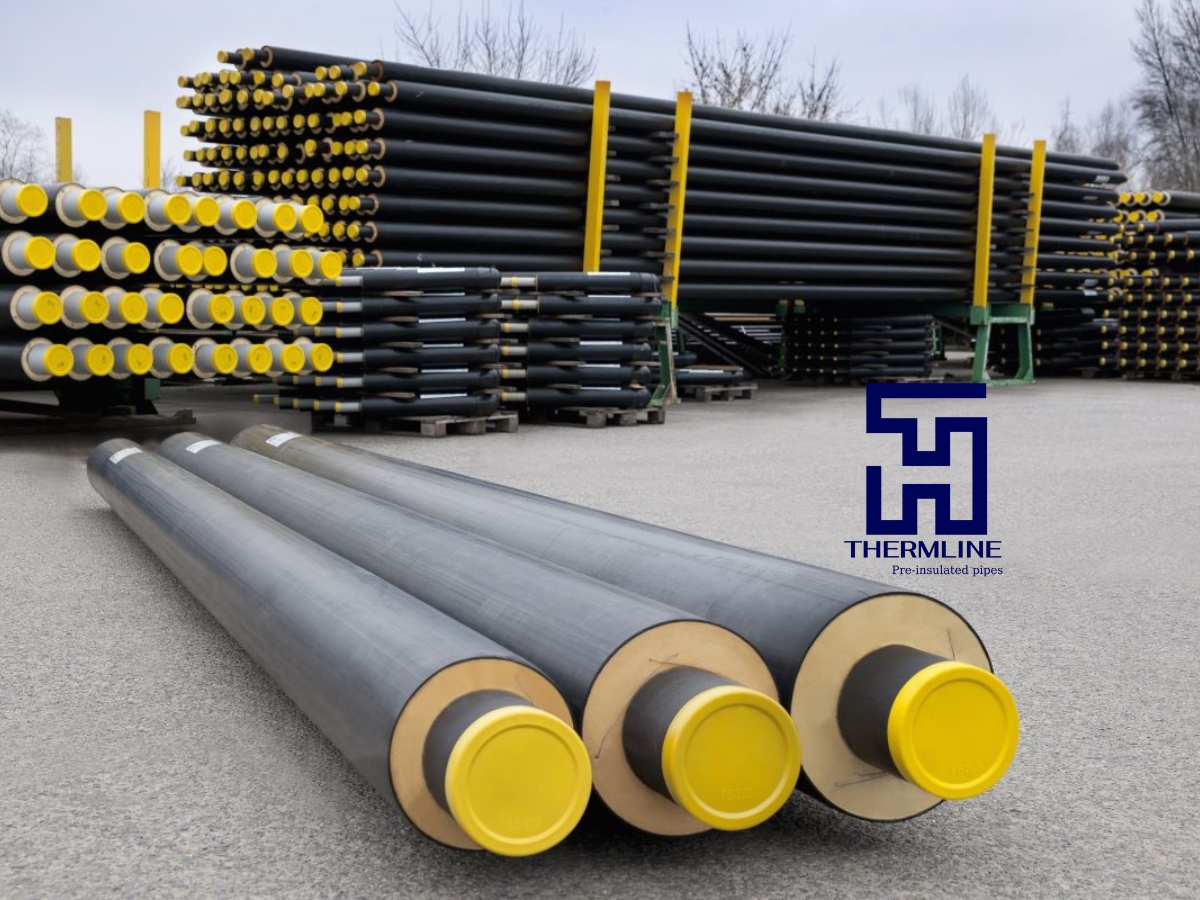

  • Ống bảo ôn 3 lớp chuyên dụng:
    1. Lõi ống thép (truyền dẫn môi chất nóng/lạnh).
    2. Lớp PU Foam cách nhiệt (dày từ 30-100. mm tuỳ nhiệt độ).
    3. Áo ngoài HDPE (High Density Polyethylene): Chống thấm, chịu lực, chống ăn mòn hóa chất đất nền.

• Ưu điểm của hệ ống bảo ôn đi ngầm:
  • Đảm bảo không bị thất thoát nhiệt, chống ngưng tụ nước, tăng tuổi thọ ống dẫn.
  • Hệ áo ngoài HDPE chống thấm tuyệt đối, không bị mục nát, gãy vỡ do va chạm nhẹ hoặc chịu lực nén của đất nền.
  • Dễ dàng kiểm tra nhờ tích hợp dây dò rò rỉ (Leak Detect Wire) trong các dự án yêu cầu cao.
• Ứng dụng:
  • Hệ thống dẫn nước nóng, nước lạnh trung tâm cho các khu công nghiệp, nhà máy nhiệt điện, khu phức hợp, bệnh viện, trường học…

5. Smatek – Đơn Vị Thi Công Bảo Ôn Đường Ống Công Nghiệp Chuyên Nghiệp

Với nhiều năm kinh nghiệm, Smatek tự hào là đơn vị chuyên thi công bảo ôn, cách nhiệt cho các công trình công nghiệp hàng đầu Việt Nam:

• Thi công đa dạng vật liệu: PU Foam, Rockwool, Glasswool, ống bảo ôn 3 lớp đi ngầm chuẩn quốc tế.
• Đội ngũ kỹ sư, công nhân lành nghề, am hiểu tiêu chuẩn và giải pháp tối ưu cho từng dự án.
• Đáp ứng mọi yêu cầu khắt khe về tiêu chuẩn kỹ thuật, tiến độ, an toàn và thẩm mỹ.
• Hỗ trợ tư vấn, thiết kế và cung cấp vật liệu chính hãng, kiểm soát chất lượng chặt chẽ từ đầu đến cuối.

Liên hệ ngay với Smatek để nhận giải pháp bảo ôn đường ống tối ưu, tiết kiệm và bền vững cho công trình của bạn!
